Perfilado actual y unidad de infraestructura marítima de China

El personal de Nortek en China moviliza el paquete Signature VM bajo la atenta mirada del usuario final Wang Yan, Gerente Senior de Hidrología en el Instituto de Diseño de Reconocimiento de Ingeniería Hangwu No.1 Hangwu de CCCC. Como Signature VM es un sistema sencillo de plug-and-play para topografía actual, el equipo pudo navegar para realizar una encuesta de prueba luego de solo 30 minutos de configuración. De archivo: Nortek

El desarrollo de infraestructura, como el puerto de Qingdao que se ve aquí, ha sido un componente esencial de la revolución económica de China. El perfilado actual preciso ha sido vital para la implementación exitosa de los principales proyectos marítimos, asegurando que las estructuras se construyan con las especificaciones correctas. De archivo: Nortek

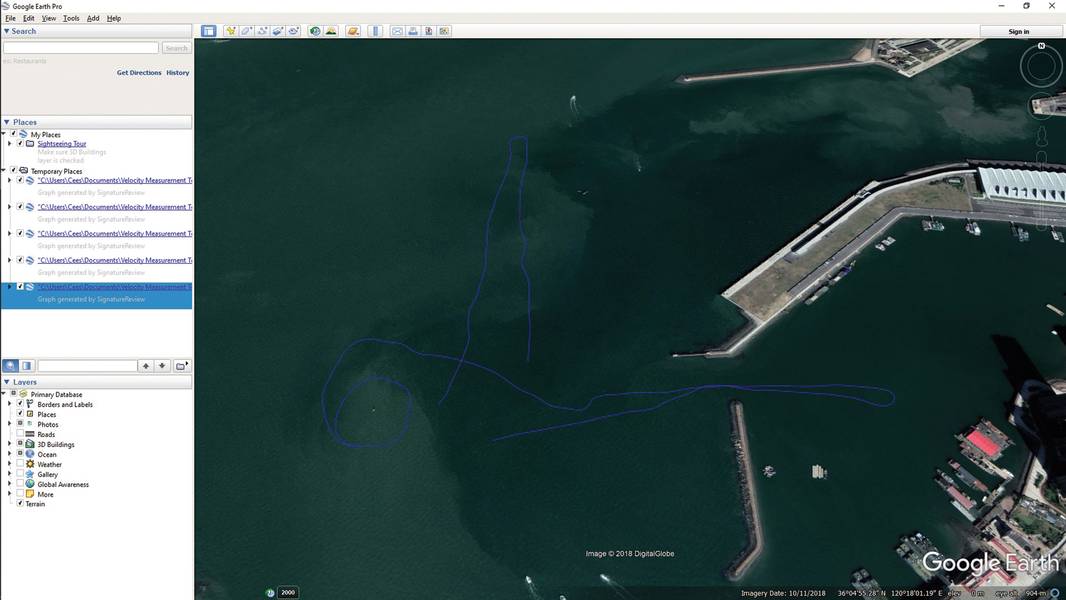

Datos exportados (en formato .kml) que muestran las pistas navegadas en Google Earth. La tripulación llevó a cabo las llamadas "líneas" de levantamientos de corriente dentro y fuera del puerto para identificar las diferencias en la velocidad y dirección de las corrientes en estos dos lugares. De archivo: Nortek

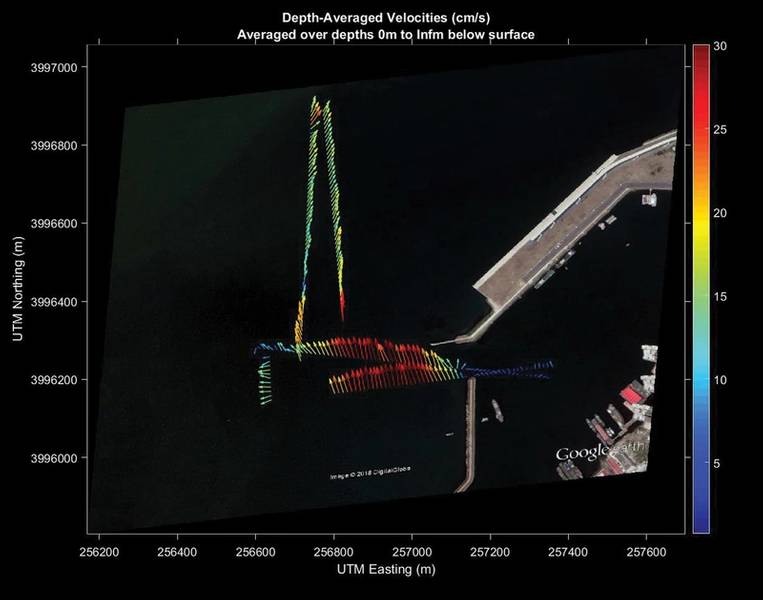

Visualización de datos que muestran la velocidad y dirección actuales. De archivo: Nortek

Previous Next

La reciente ola de renovación de infraestructura de China ha incluido una gran cartera de desarrollos, como puertos y otros desarrollos, que tienen un componente submarino. El perfilado actual preciso, eficiente y rentable es vital para la implementación exitosa de los principales proyectos marítimos.

Nortek ha podido desempeñar un papel en este lado de la revolución económica de China, a través de su colaboración con una subsidiaria de China Communications Construction Company (CCCC), una empresa incluida en la lista Fortune 500 que ha estado a la vanguardia de la unidad de infraestructura.

CCCC & Nortek
Los topógrafos hidrológicos de CCCC han estado utilizando los instrumentos Nortek en varios proyectos durante los últimos 12 años, utilizando los perfiladores de corriente Doppler (ADCP) tanto Signature1000 como Signature500 para proporcionar datos hidrológicos que informen sobre la construcción de puertos y desarrollos marinos.
La implementación de los instrumentos como parte del paquete Signature VM de Nortek permite a la compañía obtener mediciones en una amplia gama de escenarios. Estos escenarios incluyen mediciones de sección transversal, multipunto, de perfil de velocidad y mediciones de punto fijo para plataformas marinas, puertos, puentes y otras estructuras en o cerca del mar, así como el establecimiento de parámetros de navegación en ubicaciones específicas en el mar.

El paquete integrado está diseñado para garantizar una alta calidad de datos y reducir tanto los errores como el tiempo de instalación inicial. Los ADCP y el software vinculado proporcionan perfiles precisos junto con una brújula GNSS de navegación avanzada montada en la embarcación, que proporciona datos de navegación y rumbo basados en el GPS.

El ADCP de Signature VM está montado para la topografía actual en el puerto de Qingdao. De archivo: Nortek

"Sin estos datos esenciales, así como la verificación del modelo matemático, el diseño y la construcción de puertos y desarrollos en alta mar no tendrían base", dijo Wang Yan, Gerente Senior de Hidrología de la División de Investigación Geotécnica en Zhongjiao No.1 de CCCC Instituto de Diseño de Reconocimiento de Ingeniería Hangwu.

La compañía se ha convertido en una fuerza líder en el campo de la construcción de ingeniería costera en China. Desde su creación en 1958, ha sido responsable de la encuesta y el trabajo de diseño detrás de más de 4,000 proyectos.

Una diversidad de sitios
Wang dijo que la versatilidad de Signature ADCP lo hace un buen ajuste para la compañía, ya que las condiciones hidrológicas y los requisitos operativos en sus sitios son complejos y diversos. Dijo que la capacidad de la firma para trabajar tanto en puntos fijos como durante la navegación, y para registrar mediciones en línea o como una unidad autónoma, ha demostrado ser invaluable.

La tarea principal del equipo de inspección hidrológica de Wang es observar y analizar las olas, las mareas y los flujos en diferentes áreas marinas, emitir informes relacionados y proporcionar datos básicos para el diseño y la verificación de modelos de los principales proyectos en alta mar. Sus enfoques de trabajo incluyen observaciones a largo y corto plazo de olas, corrientes de punto fijo, flujos náuticos, concentraciones de sedimentos y mareas.

El equipo de Wang ha utilizado el paquete Signature VM en una variedad de proyectos. Uno de estos proyectos abarcó las mediciones actuales para un nuevo puerto en las cercanías del distrito de Caofeidian, en Hebei, China.

“Nuestro cliente necesitaba datos en bruto específicos del sitio de corrientes, olas, profundidad, turbidez, etc. para un nuevo puerto en Caofeidian. Su propósito era utilizar los datos para construir un modelo matemático para el área del puerto. "Esto fue muy importante para el trabajo de ingeniería relacionado con la construcción del nuevo puerto y los edificios adyacentes", dijo Wang.

El equipo de Nortek China explica el software Signature VM al usuario final Wang Yan del Instituto de Diseño de Reconocimiento de Ingeniería Zhongjiao No.1 Hangwu de CCCC.

Su equipo seleccionó dos sitios de medición según los requisitos técnicos de sus clientes.

“Realizamos una encuesta a lo largo de estos dos sitios en varias rondas para obtener conjuntos de datos completos de todo el proceso de mareas en el área. "Cada ronda de mediciones tomó aproximadamente una hora, y realizamos las mediciones continuamente 24 veces, o casi 24 horas en total", dice Wang.

“Este fue realmente un gran desafío para el sistema técnico, así como para las personas de mi equipo que realizaron la encuesta. Pero los resultados demostraron ser excelentes ", agrega Wang.
