El Laboratorio de Investigación de Oceanía felicita a los proveedores del módulo de aterrizaje.

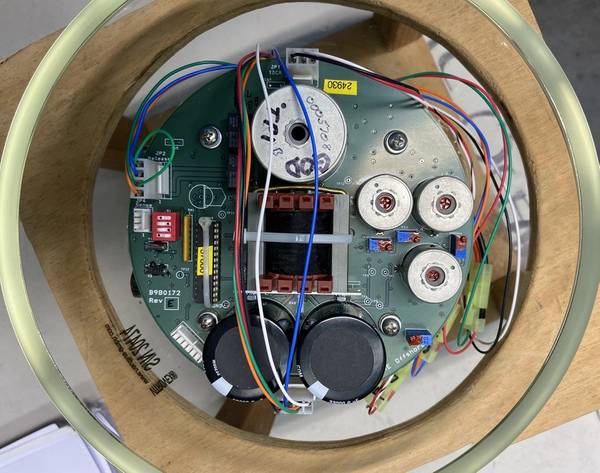

Figura 1. La placa Edgetech Burnwire Acoustic Release Transponder (BART) proporciona hasta 5 comandos de liberación de cables de combustión, o 4 comandos de liberación de cables de combustión más un comando de activación y otro de desactivación a un solo pin. La placa ha recibido comandos de forma fiable en el fondo de la Fosa de las Marianas/Abismo Challenger. (Foto cortesía de Rob Morris, Edgetech).

El diseño y la construcción de módulos de aterrizaje oceánicos se simplifican gracias a la estrecha colaboración con un grupo selecto de proveedores clave cuyos productos cumplen con los requisitos de las profundidades marinas.

A continuación, destacamos algunos de nuestros favoritos.

Lanzamientos

EdgeTech <Edgetech.com>: Entre sus numerosos sistemas de liberación se encuentra la placa circular BART ( Burnwire Acoustic Release Transponder ). (Ver Figura 1). La placa, de aproximadamente 6 pulgadas de diámetro, encaja perfectamente en una esfera de 10 pulgadas (Vidrio: Nautilus Marine Service; GPA: Global Ocean Design). La transmisión de baja frecuencia envía códigos de comando complejos de forma fiable hasta a 16 km de distancia. Los usuarios finales pueden solicitar un conjunto de comandos ampliado que proporcionará hasta 5 comandos Burnwire únicos. Burnwires : Global Ocean Design <globaloceandesign.com>. Dos tamaños: con capacidad de 125 libras o 250 libras. Los soportes mantienen los Burnwires rígidos en todos los ejes excepto en uno; un diseño de soporte de palanca simple soporta 1250 libras y un diseño de soporte de doble palanca soporta 5000 libras. Contacte con Rob Morris <[email protected]> para obtener más información.

SubSeaSonics <subseasonics.com>: Temporizadores acústicos y de cuenta regresiva de bajo costo, para aguas poco profundas y de liberación única. No son de uso intensivo, pero son adecuados para boyas y trabajos costeros ligeros.

Viviendas

Nautilus Marine Service <vitrovex.com/en>: Famosa por sus carcasas de vidrio Vitrovex, utilizadas tanto para flotabilidad como para otras aplicaciones, algunas con una capacidad de hasta 12 km. (Ver Figura 2). (Representante en EE. UU.: Brock Rosenthal, Ocean Innovations , <[email protected]>).

Prevco <prevco.com>: Ofrece una amplia selección de carcasas submarinas, tanto diseños personalizados como estándar. También ofrece servicios integrales de pruebas de presión.

Blue Robotics <bluerobotics.com>: Carcasas de bajo costo para aguas poco profundas, ideales para experimentadores y aficionados. Se han ganado un lugar destacado en el mercado.

Global Ocean Design <globaloceandesign.com>: Esferas de poliamida reforzada con fibra de vidrio con puerto de purga y 3 conectores, además de anillo y placa de montaje interior, con clasificación de 1 km y 2 km. El sistema de eliminación de humedad Deck Purge Box con prueba de fugas al vacío reduce la humedad relativa interior para evitar la condensación sin materiales peligrosos.

Figura 2. Se muestra una esfera Vitrovex de 10 pulgadas de Nautilus Marine Service con múltiples perforadores y un puerto de purga autosellante. Se puede fijar un marco circular al interior de uno de los hemisferios para usarlo como soporte para componentes electrónicos. (Foto cortesía de Nautilus Marine Service).

Liberaciones galvánicas programadas

Ideales para liberar una boya amarrada en el fondo marino, ya que el tiempo de liberación previsto y el real pueden variar en varias horas. Sus ventajas son su bajo costo, su tamaño compacto y su eficacia infalible.

Productos Marinos Neptune <neptunemarineproducts.com/galvanic-timed-releases.php>

Dispositivos de pesca internacionales <underseareleases.com>

Flotación

Trawlworks <trawlworks.com>: Distribuidores de flotadores de poliamida para pesca de altura Atlantic Floats <atlanticfloats.com/en/floats/>. Disponibles en varios diámetros, algunos con orejetas y otros con orificios centrales para su montaje. (Ver Figura 3). La poliamida 10-2100-NG, reforzada con un 15 % de fibra de vidrio, proporciona 5,4 kg de flotabilidad hasta 2100 m. Resistente y a prueba de impactos. Contacte con Steve Taber <[email protected]>.

Deepwater Buoyancy <deepwaterbuoyancy.com>: Fabricantes de espuma sintáctica en formas estándar o personalizadas.

Figura 3. Trawlworks/Atlantic Floats ofrece esferas de plástico moldeadas por inyección para proporcionar flotabilidad a bajo costo a profundidades de hasta 2 km. (Foto cortesía de Atlantic Floats).

Conectores y cables

SubConn <https://www.macartney.com/connectivity/subconn/>: Se hicieron muy populares cuando Impulse y SeaCon dejaron de vender a pequeños clientes, lo que provocó algunos problemas inesperados con las entregas. Han trabajado arduamente para solucionarlos. Excelente calidad. Escríbele a Beto Campos <[email protected]>.

Dragonfish Manufacturing <https://dragonfishmfg.com>: Conectores moldeados de caucho y ensamblajes de cables a medida. Pedidos mínimos bajos. La alta calidad y la rapidez son nuestras principales prioridades. Contacte con Stan Logan <[email protected]>.

Blue Trail Engineering <bluetrailengineering.com/>: Conectores subacuáticos de cobalto, propulsores y otras tecnologías para experimentadores y aficionados. Construyeron y desplegaron un vehículo submarino autónomo (ASV) propulsado por energía solar que viajó 13.322 km al oeste desde California, cruzando el Pacífico hasta Papúa. ¡Impresionante!

South Bay Cable <southbaycable.com>: Taller especializado en cables a medida con equipos de prueba que incluyen reflectómetro óptico en el dominio del tiempo, analizador de impedancia, laboratorio de pruebas de alta tensión, hornos ambientales e instalaciones para pruebas de presión hidrostática. Se realizan tendidos de cable cortos. Disponemos de muchos diseños de cables estándar en stock.

Anekonnect <anekonnect.io>: Una excelente aplicación por suscripción para diseñar y diagramar cables submarinos. La empresa cuenta con un catálogo de más de 10 000 piezas de prácticamente todos los fabricantes.

Sensores y electrónica

RBR <rbr-global.com>: pequeño, compacto, robusto y fiable, con opciones para profundidades de poca a mucha, que se adapta a módulos de aterrizaje desplegables manualmente. Los instrumentos miden temperatura, profundidad, salinidad, gases disueltos, pH y otros parámetros. (Véase la Figura 4). Acceda y manipule los datos mediante un único software: Ruskin. Compatible con PC y Mac, es fácil de instalar, sencillo de usar y gestiona el despliegue, la descarga y la visualización de datos en un solo lugar.

Star-Oddi <https://www.star-oddi.com/>: Registradores de datos pequeños y de alto rendimiento para entornos acuáticos. Los sensores miden la temperatura, la profundidad (presión), la salinidad (conductividad), la inclinación y la intensidad del campo magnético. Algunos sensores están diseñados para profundidades hadales.

Jasco <https://www.jasco.com>: El grabador acústico multicanal autónomo de cuarta generación es un grabador de sonido y datos submarino totalmente autónomo y personalizable. El sistema incluye memoria extraíble y baterías reemplazables, lo que facilita su reacondicionamiento y despliegue a profundidades de hasta 6700 m como carga útil en un módulo de aterrizaje oceánico. Los archivos en formato WAV (Waveform Audio File Format) y CSV (Comma-separated values) se guardan en tarjetas SD (Secure Digital), que pueden ser leídas directamente por un ordenador.

Sea-Bird Scientific <https://www.seabird.com/>: Con una larga trayectoria en la recopilación de datos oceanográficos, Sea-Bird Scientific ofrece CTD, sensores y software precisos y fiables que permiten a los científicos recopilar datos exactos en los entornos más hostiles.

Unisense Scientific <unisense.com/products/field-datalogger-mini-system/>: El Field DataLogger Mini System es un sistema de sensores in situ con registro automático, apto para profundidades marinas de hasta 6000 m y con batería de larga duración, que mide _H₂S , _O₂ , pH, Redox, _H₂ y NO. El Field DataLogger Mini permite realizar estudios de analitos específicos, incluyendo estudios con sensores de respuesta rápida (segundos), lo que brinda la oportunidad de monitorizar y obtener datos únicos de forma rentable.

Mission Robotics <missionrobotics.us>: Soluciones electrónicas y de software a medida para aplicaciones marinas únicas. Mission Robotics aprovecha su experiencia en ingeniería eléctrica marina para ofrecer productos de software y hardware fiables y rigurosamente probados, compatibles con una amplia gama de vehículos submarinos. Comprendemos las dificultades del desarrollo de productos y hemos creado soluciones que permiten a las empresas centrarse en el crecimiento y la gestión de su negocio.

Figura 4. Los dispositivos RBR duet ⁴ y solo ⁴ ofrecen sensores intercambiables para medir temperatura (T), presión (D), oxígeno disuelto óptico (ODO), radiación fotosintéticamente activa (PAR), radiómetro (rad), turbidez (Tu) y clorofila-a (chl-a). El registrador de datos compacto ofrece programas de medición flexibles, descarga USB-C, muestreo estándar de hasta 2 Hz y, opcionalmente, hasta 32 Hz, con alcance de hasta 10 000 m y despliegues prolongados, todo ello en una carcasa compacta y ligera. (Foto cortesía de RBR).

Muestras

General Oceanics <https://www.generaloceanics.com/>: Botellas Niskin para el muestreo de agua y la recolección de animales. Se mantienen abiertas mediante un cable de seguridad (Global Ocean Design) y se activan mediante un temporizador o una señal acústica.

Cámaras y luces

WASSOC <wassoc.com>: WASSOC ofrece la Cámara de Grabación Autónoma (ARC), un sistema de imágenes submarinas HD autónomo, sumergible hasta 6000 m, con conectividad Wi-Fi y capacidad de suspensión profunda prolongada. Para la captura de imágenes en aguas profundas o nocturnas, la ARC se conecta a la Luz LED Submarina (SLL). Un intervalómetro programable controla la secuencia de imágenes a intervalos. (Véase la Figura 5).

Deep Water Exploration <dwe.ai>: su sistema de grabación automática multicámara sincronizada proporciona una panorámica de 360° del lecho marino alrededor del módulo de aterrizaje. Su lente de zafiro de 7 elementos está meticulosamente diseñada para eliminar la distorsión y las aberraciones cromáticas causadas por la difracción del agua. Las cámaras tienen un tamaño similar al de un huevo. También se encuentran disponibles sistemas de imagen estereoscópica. Carcasas con capacidad para profundidades de 400 m a 11 km.

Figura 5. La ARC (Cámara de Grabación Autónoma) es el sistema de imágenes submarinas autónomo de Wassoc, totalmente apto para uso en alta mar. Alimentada por una batería interna recargable de iones de litio, la ARC puede programarse para una amplia variedad de misiones de imágenes submarinas. En combinación con la luz LED submarina de Wassoc, la ARC puede iluminar y capturar imágenes y vídeos en alta definición de forma autónoma a profundidades oceánicas de hasta 6000 m. (Foto cortesía de Wassoc).

Balizas de recuperación

Xeos <xeostech.com>: Balizas GPS Iridium, balizas VHF, balizas Argos, luces intermitentes y localizadores portátiles.

MetOcean Telematics/Novatech <metocean.com/environment/novatech-tracking-and-monitoring/>: Las balizas NOVATECH están diseñadas para durar en los entornos oceánicos más hostiles y se presentan en forma de emisoras intermitentes, radiobalizas y balizas satelitales.

Suministros

3M <3m.com>: Con su cinta negra 33, el compuesto de fundición Scotchcast 2131 y los adhesivos estructurales acrílicos, 3M ha sido un miembro discreto pero poderoso de la industria naval.

Sistemas de aterrizaje

Devologic < https://develogic.com/product/modular-seafloor-lander/>: Produce un observatorio submarino modular y compacto que permite la monitorización ambiental autónoma a largo plazo con integración flexible de sensores, comunicación híbrida y despliegue sin ROV ni buzos.

Global Ocean Design <globaloceandesign.com>: Múltiples tamaños de vehículos, incluyendo Picolander (2 esferas de 10”), Nanolander (3 esferas de 10”), Nanolander-13 (3 esferas de 13”) y Omega Lander (2 esferas de 17”). Numerosas opciones y accesorios. (Ver Figura 6).

KC-Denmark <www.kc-denmark.dk>: Estructuras de aterrizaje, sensores, cámaras y luces, muestreadores y sistemas de incubación biológica.

Unisense Scientific <unisense.com>: Fabrica el sistema MiniChamber Lander , diseñado para mediciones en cámaras de agua con múltiples microsensores ( _O₂ , _H₂ , _N₂O , pH, _H₂S ) montados en la tapa de la cámara. Hay plataformas disponibles de 300 m y 6000 m. El MiniChamber Lander no tiene flotación ni sistema de liberación de anclaje, pero existe la posibilidad de añadirlos. Su sistema DeepSea Lander es un sistema de aterrizaje de caída libre totalmente funcional, construido en colaboración con KC-Denmark (ver arriba).

Figura 6. Familia de módulos de aterrizaje oceánicos de Global Ocean Design, de izquierda a derecha: Picolander, Picolander-XL, Nanolander, Nanolander-13 y Omega Lander. Estos módulos están diseñados para operar a profundidades de entre 1 km y 12 km, según su forma, y cuentan con capacidad de carga útil para adaptarse a diversos requisitos de misión. (Foto cortesía de Global Ocean Design).

“Lander Lab” es una columna práctica sobre tecnologías y estrategias de aterrizaje oceánico, una clase única de vehículos submarinos no tripulados, y las personas que los fabrican. Su objetivo es servir a la comunidad global de aterrizaje oceánico, al igual que la revista Make y otras comunidades de bricolaje.

Se agradecen los comentarios sobre este artículo y las sugerencias de otros temas de interés. Se anima a los grupos que utilizan módulos de aterrizaje oceánicos a que nos escriban para hablar sobre su trabajo. No duden en contactar con Kevin Hardy < [email protected] >.

Gracias por leer.
